YMC 3축 일반형 IEPE 가속도센서 - 143 Series
진동센서,가속도계,마이크로폰,소음진동분석기,소음계,진동계
2024. 3. 8. 22:16

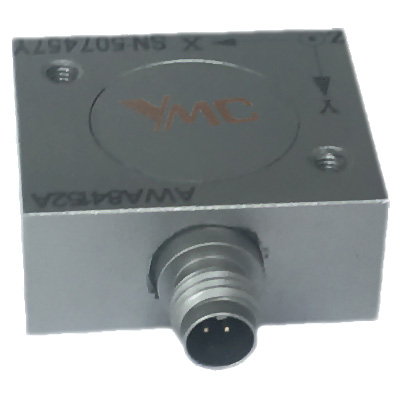

YMC 社의 다목적용 IEPE 가속도센서(triaxial, general purpose IEPE accelerometer), 가속도계, 진동센서 143 시리즈를 소개합니다.
다분야에서 가장 흔하게 많이 사용하는 제품군으로써 직육면체의 형태를 가진 제품군입니다.
143시리즈에는 3가지의 모델이 있으며 각각 감도(sensitivity) 10mV/g, 20mV/g, 50mV/g를 가집니다. 측정 범위(measurement range)로는 500g, 250g, 100g가 되겠네요.
주파수 범위(frequency range)는 5% 편차에서 5,000Hz, 10% 편차에서 6,000Hz로 일반적인 진동 가속도를 측정하는데 매우 적합한 수준입니다.
커넥터는 1/4-28 사이즈의 4핀으로 리드아웃 쪽 끝단은 각 X, Y, Z 신호를 출력하는 BNC plug를 연결하여 제공합니다.
YMC Piezotronics Inc. Model 143 Series
|
Model:YMC
|
143A10
|
143A20
|
143A50
|
||
|
Sensitivity
|
mV/g
|
10
|
20
|
50
|
|
|
Measurment Range
|
g pk
|
±500
|
±250
|
±100
|
|
|
Resolution
|
mg rms
|
2.5
|
1.5
|
1
|
|
|
Frequency Range
|
±5%
|
Hz
|
1 - 5k
|
0.5 - 5k
|
0.5 - 5k
|
|
±10%
|
Hz
|
0.5 - 6k
|
0.5 - 6k
|
0.5 - 6k
|
|
|
Resonant Frequency
|
kHz
|
20
|
20
|
20
|
|
|
Temperature Range
|
℃
|
-40 - +121
|
-40- +121
|
-40 - +121
|
|
|
Sensing Element
|
|
Ceramic
/Shear |
Ceramic
/Shear |
Ceramic
/Shear |
|
|
Output Connect or
|
|
1/4-28
|
1/4-28
|
1/4-28
|
|
|
Housing Material
|
|
Stainless Steel
|
Stainless Steel
|
Stainless Steel
|
|
|
Sealing
|
|
Epoxy Glue
|
Epoxy Glue
|
Epoxy Glue
|
|
|
Weight
|
g
|
40
|
40
|
45
|
|
|
Size
|
mm
|
25.4x22
x11 |
25.4x22
x11 |
25.4x22
x11 |
|
|
Mounting
|
|
2-Φ2.5
|
2-Φ2.5
|
2-Φ2.5
|
|
제품 선정 및 기술적인 도움이 필요하시면 하기 문의처로 언제든 연락 부탁드립니다!
