Agate 휴대용 진동 교정기 (Portable Vibration Calibrator) - Model AT-2050
Agate Technology LLC의 휴대용 진동 교정기(portable vibration calibrator) 모델 AT-2050을 소개 드립니다.
모델 AT-2035의 기능을 베이스로 파워풀한 기능들이 추가된 모델로 여러 종류의 진동(가속도) 센서를 연결하여 진동에 의한 출력 값을 LCD를 통해 바로 확인 할 수 있을 뿐만 아니라 시뮬레이션 신호를 이용하여 케이블 및 시스템을 검증할 수 있습니다.
내장형 앰프는 차지(charge), IEPE(ICP, CCLD, Deltatron, Isotron), 전압(voltage) 타입의 진동 센서를 연결하여 사용할 수 있도록 합니다. 또한 속도 센서(velocity sensor)와 프록시미터(proximity probe)도 직접 연결하여 교정할 수 있습니다.
*차지(charge)센서와 IEPE센서에 대한 포스팅은 아래를 참조하세요!
모델 AT-2040이 4-20mA 트랜스미터에 대한 교정 및 시뮬레이션 기능을 탑재한 산업용에 특화된 모델이었다면 AT-2050은 MEMS타입의 센서, 즉 Piezoresistive(PR), Variable Capacitive(VC)타입의 가속도센서를 교정하도록 하여 연구개발 목적용으로 특화된 모델입니다.
*가속도센서의 종류에 대한 포스팅은 아래를 참조하세요!

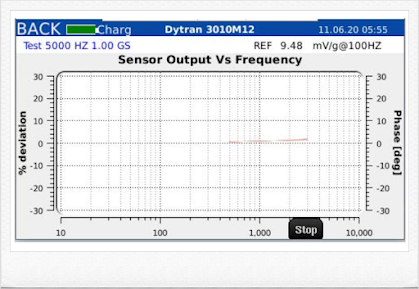

AT-2050 모델은 각종 제조사의 대표적인 센서 사양을 라이브러리로 제공하여 정해진 주파수를 스윕(sweep)하는 방식으로 자동 교정(!)을 수행하고 그 결과 값을 출력할 수 있습니다. 또한 라이브러리에 없는 모델은 사용자가 직접 등록하여 사용할 수 있도록 합니다.
기본으로 제공하는 시뮬레이터(simultor) 단자는 차지(charge), IEPE 센서, 4-20mA 트랜스미터, 프록시미터 등의 출력을 모사하여 케이블이나 시그널 컨디셔너, 데이터 취득 장치 등 설치된 시스템의 검증을 할 수 있도록 합니다.
두 개의 다이얼(dial)과 터치 입력이 가능한 LCD 화면을 통해 진동/가속도 레벨에 대한 출력값과 진동 주파수를 변경할 수 있습니다. 가속도 레벨을 조정하는 것은 여러 감도와 측정 범위를 가진 센서를 두루 교정할 수 있다는 장점을 가집니다. 주파수를 조정할 수 있다는 것은 실제로 관심있는 영역대의 주파수를 모사하여 감도의 변화를 보는 것과 주파수를 스윕(sweep)하여 그 경향을 볼 수 있다는 장점이 있습니다.
조정한 진동/가속도 값은 내장된 표준 센서(reference accelerometer)의 출력을 기준하여 4.3인치 크기의 LCD 화면에 표시됩니다. 값 단위는 가속도(g pk, g rms, m/s^2 pk, m/s^2 rms)와 속도(mm/s pk, mm/s rms, in/s pk, in/s rms), 변위(mil p-p, um p-p)로 표시가 가능하며 주파수의 경우 Hz와 CPM으로 표시하도록 할 수 있습니다.
가진 가능한 최대 크기는 100Hz에서 센서가 마운팅 되지 않았을 때를 기준으로 20g pk이며(무게 및 주파수에 따라 최대값 상이) 주파수 범위는 100gram의 센서를 올린 상태에서 5Hz ~ 10kHz 입니다. 최대로 올릴 수 있는 무게는 750gram 입니다.
AT-2050은 배터리가 포함되어 전원 연결없이 동작이 가능한 제품으로 100gram의 무게를 100Hz, 1g pk로 가진하였을때 10시간 동안 사용이 가능합니다. 충전은 일반적인 220VAC 파워 케이블(3구 커넥터, 컴퓨터 파워 케이블)을 통해 손쉽게 하실 수 있습니다.

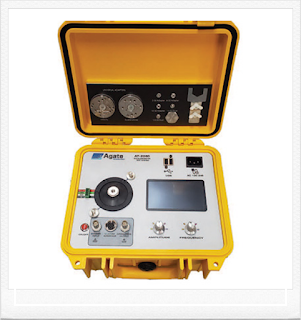

케이스는 27 x24.6x17.5cm 사이즈의 노란색 하드 케이스(펠리칸 케이스)로 휴대 시 충격 등의 발생했을 때에도 안전하게 제품을 보호하도록 합니다. 무게는 6.9kg 입니다.

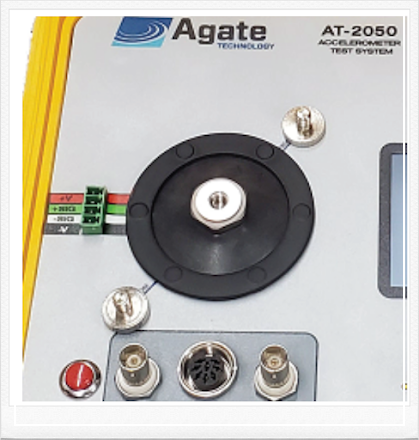

가진 테이블의 나사 홀 사이즈는 1/4-28 UNF로 대부분의 산업용 센서에서 사용하는 사이즈입니다. 또한 기본 액세서리로 다양한 스터드(stud)와 마운팅 어댑터를 제공하여 손쉽게 센서를 설치할 수 있도록 제공합니다.
옵션으로 프록시미터(proxymity probe)를 설치할 수 있는 키트와 각종 센서용 케이블을 제공합니다.
하기의 링크로 AT-2050의 스펙 시트를 다운로드 받아보실 수 있습니다.
>>> 다운로드
추가적인 문의사항은 아래의 연락처로 부탁드립니다!
