STI Vibration Monitoring Inc.의 단축(1축) IEPE 방수 케이블 일체형 속도센서 (Single Axis, IEPE Integral Amored Cable Velocity Sensor), 속도계, 진동센서 모델 CMCP797V-IP에 대한 소개 포스팅입니다.
가속도센서(accelerometer)와 달리 속도 값을 출력하는 센서(velocity sensor)로 압전소자(piezoelectric element)를 이용하여 1차로 출력된 가속도 값을 아날로그 적분회로를 거쳐 최종적으로 속도 값으로 출력합니다.
속도의 변환은 가속도를 측정하여 데이터 저장 후 후처리로 적분을 시행할 수도 있지만 이는 속도센서를 사용하는 것과 의미 있는 차이를 보입니다. 특히 저주파로 갈수록 큰 차이가 발생하는데요, 그 이유는 적분 시 발생하는 오차, 저주파에서의 스키 슬로프(sky slope, 저주파 측정 오류), 제로 시프트(zero shift, offset) 등의 원인이 있습니다.
그렇기 때문에 속도를 기준으로 진동을 측정하시는 경우 가속도센서를 적분해서 사용하시는 것보다는 속도센서를 사용하시는 것을 제안 드립니다.
모델 CMCP797V-IP의 측정 범위(measurement range)는 40in/sec 이며 감도(sensitivity)는 100mV/in/sec 입니다. 주파수 응답 범위(frequency response)는 ±10% 구간에서 3Hz~4.5kHz(180cpm~270kcpm), ±3dB 구간에서 2Hz~6kHz(120cpm~360kcpm)으로 웬만한 기계 진동을 측정하는 데에 무리가 없습니다.
설치 및 가속도 측정 방향과 수직하도록 일체형 방수 케이블이 위치한 모델로 방수 등급은 IP68 입니다. 센서 중앙부의 1/4-28 UNF 볼트를 이용하여 마운팅하는 것을 기본으로 합니다.
● General Purpose Velocity Transducer
● 100 mV/in/sec ±10%
● 2 to 6 kHz Frequency Response
● 1 Second Settling Time
● -67 to +284 °F (-55 to +140 °C)
● 1/4" x 28 UNF and M8x1.25 Mounting Stud
● Class I Division II Approved

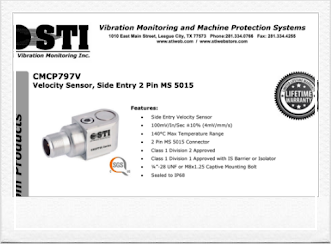

모델 CMCP797V-IP 에 대한 상세 스펙은 하기 링크의 시트로 확인하실 수 있습니다.
기술적인 문의 사항은 아래의 연락처로 부탁드립니다!
